Sistema de inyección diésel para maquinaria: funcionamiento, partes, fallas y mantenimiento

¿Qué es el sistema de inyección diésel y cómo funciona?

¿Qué es un sistema de inyección diésel?

El sistema de inyección diésel es el conjunto de componentes encargados de suministrar combustible al motor en la cantidad, presión y momento precisos. A diferencia de los sistemas carburados utilizados en motores antiguos de gasolina, los motores diésel inyectan el combustible directamente en la cámara de combustión o en el cilindro durante la fase de compresión. Su objetivo es lograr una combustión eficiente, optimizar el rendimiento del motor y reducir el consumo de combustible.

¿Cómo funciona el sistema de inyección diésel?

Existen distintos tipos de sistemas de inyección diésel, pero todos comparten el mismo principio: suministrar combustible a alta presión dentro de la cámara de combustión. Los inyectores pulverizan el diésel en forma de una fina niebla para facilitar su mezcla con el aire comprimido. Debido a la elevada temperatura generada por la compresión, el combustible se auto enciende sin necesidad de bujías, produciendo la combustión que impulsa el pistón y genera potencia.

Diferencias entre un sistema de inyección diésel y gasolina

La principal diferencia entre un motor diésel y uno de gasolina radica en el método de combustión. Los motores diésel utilizan encendido por compresión, mientras que los motores de gasolina requieren una chispa generada por las bujías. Además, los motores diésel suelen operar con mayores relaciones de compresión y ofrecen un mayor par motor a bajas revoluciones, lo que los hace ideales para maquinaria pesada, transporte de carga y aplicaciones industriales. También suelen ofrecer una mejor eficiencia de combustible en operaciones de trabajo intensivo.

Fases del sistema de inyección diésel

Al igual que cualquier motor de 4 tiempos, el ciclo del diesel incluye admisión, compresión, explosión y escape, pero hay algunas diferencias clave que hay que tener en cuenta

Presurización del combustible (compresión)

Durante la fase de compresión, el pistón asciende desde el punto muerto inferior hacia el punto muerto superior con ambas válvulas cerradas. En esta etapa se comprime únicamente aire dentro del cilindro, aumentando considerablemente su temperatura. De forma paralela, el sistema de inyección prepara el combustible a alta presión para su posterior inyección.

Inyección y atomización en la cámara de combustión (combustión con diesel)

Al final de la fase de compresión, los inyectores introducen combustible a alta presión dentro de la cámara de combustión. Este proceso se conoce como atomización y consiste en convertir el diésel en gotas extremadamente finas para favorecer una combustión uniforme y eficiente. Una atomización deficiente puede provocar pérdida de potencia, aumento del consumo de combustible y emisiones excesivas.

¿Para qué sirve un sistema de inyección diésel?

Función principal del sistema de inyección

El diésel es un combustible con mayor densidad energética que la gasolina, lo que le permite ofrecer un rendimiento eficiente en aplicaciones que demandan alta potencia y un trabajo continuo. Para aprovechar estas características, el sistema de inyección tiene la función de suministrar la cantidad exacta de combustible en el momento y la presión adecuados, favoreciendo una combustión más eficiente y un mejor desempeño del motor.

Cómo influye en el rendimiento del motor

Un motor diésel ofrece múltiples ventajas cuando se aprovecha correctamente la potencia que genera. Gracias a sus características de funcionamiento, proporciona una mayor capacidad de remolque, una excelente fuerza de arrastre y un alto par motor a bajas revoluciones. Estas cualidades lo convierten en una opción ideal para maquinaria pesada, equipos de construcción, transporte de carga y otras aplicaciones de trabajo intensivo.

Impacto en el consumo de combustible y emisiones

Los motores diésel destacan por su eficiencia energética y por ofrecer una excelente relación entre consumo de combustible y potencia generada. Sin embargo, requieren sistemas de inyección y control más complejos que los motores de gasolina, lo que demanda personal especializado para su mantenimiento y reparación. En materia ambiental, los motores diésel modernos han reducido significativamente sus emisiones gracias a tecnologías como Common Rail, filtros de partículas y sistemas de reducción catalítica. Aun así, las emisiones de óxidos de nitrógeno (NOx) continúan siendo uno de los principales desafíos asociados a esta tecnología.

Nuestros productos más recientes

Ver todo

Descubre nuestra selección de productos destacados, cuidadosamente elegidos para ti.

Amotriguador de cofre 40031500060 40031500060

$496.00

$595.20

Bomba de agua hmc2.4l sub 40092100166 40092100166

$2,692.00

$3,230.40

Ring-o 43271fk000 43271FK000

$174.00

$208.80

Mirror (a000002744) 9630311H00H

$171.00

$205.20

Polea del ventilador 7406573

$3,212.00

$3,854.40

Partes de un sistema de inyección diésel

Bomba de alimentación

La bomba de alimentación, también conocida como bomba de combustible de baja presión, es la encargada de transportar el combustible desde el depósito hacia el sistema de inyección. Su función es garantizar un suministro constante de combustible para que la bomba de alta presión y los inyectores trabajen correctamente.

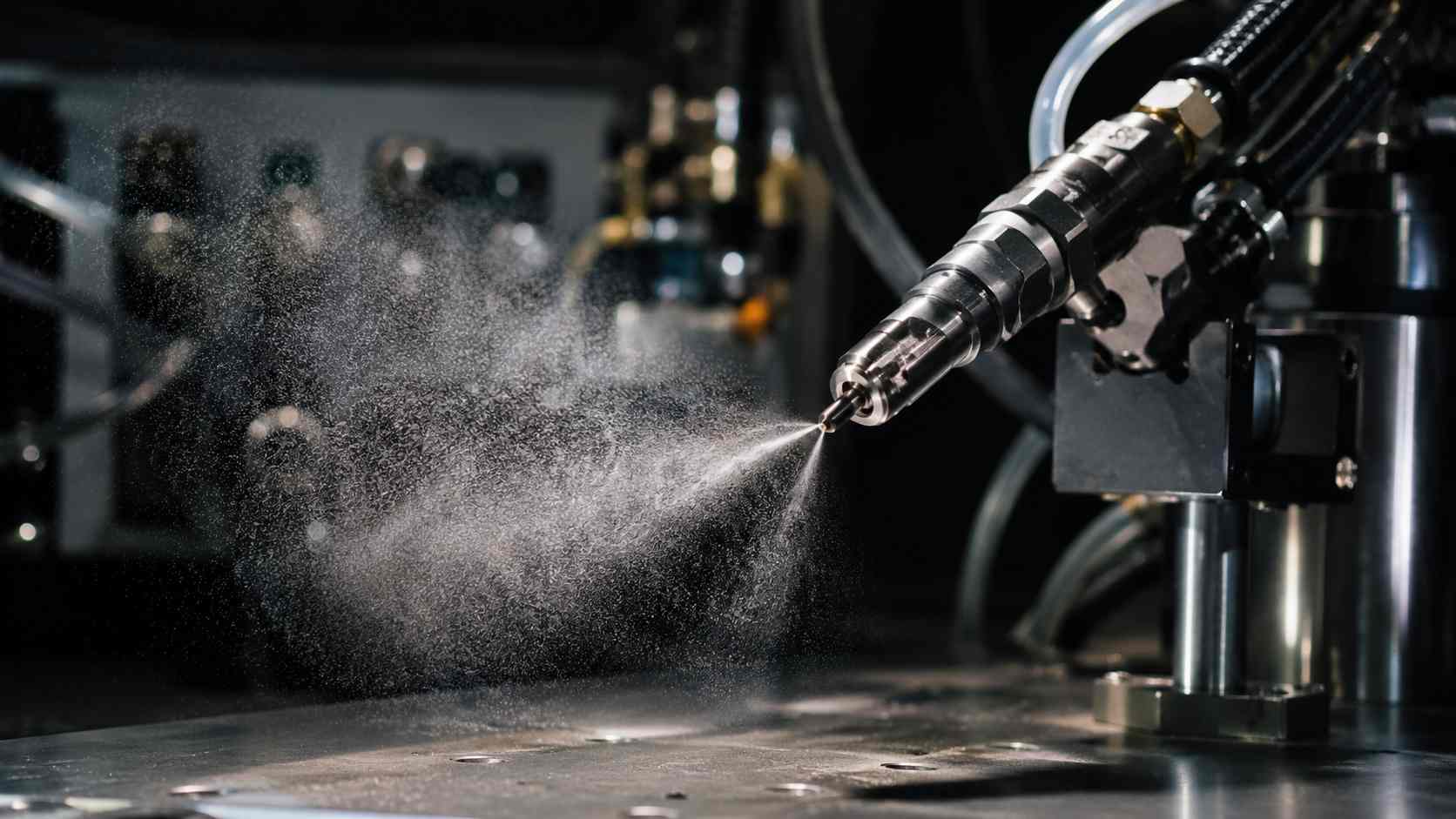

Inyectores diésel

Los inyectores diésel son componentes de alta precisión encargados de pulverizar el combustible dentro de la cámara de combustión. Su diseño permite atomizar el diésel en partículas extremadamente finas para optimizar la combustión, mejorar el rendimiento del motor y reducir las emisiones contaminantes.

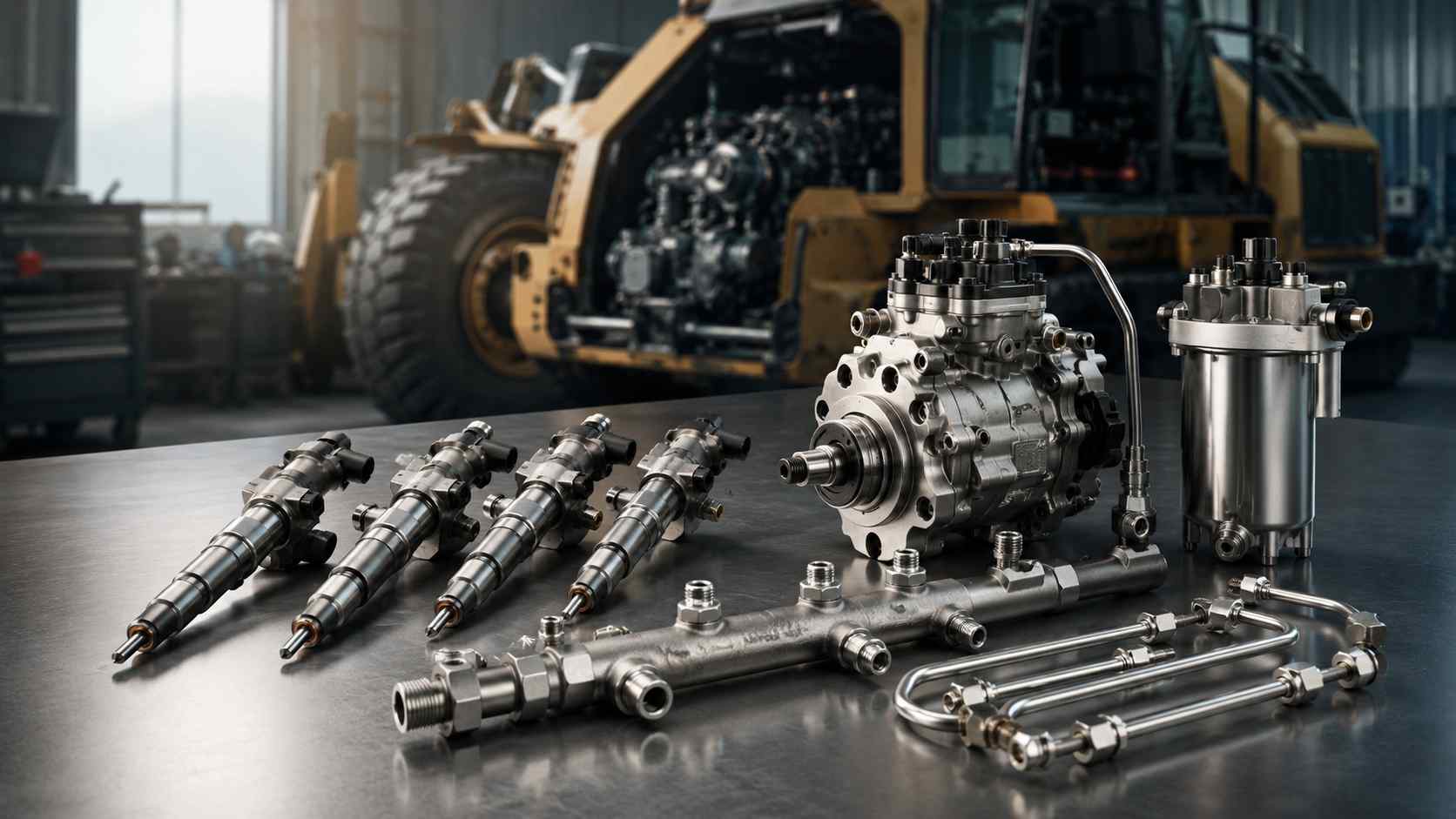

Riel común (Common Rail)

El sistema Common Rail utiliza un conducto común de alta presión que almacena y distribuye combustible a todos los inyectores. Esto permite controlar con gran precisión tanto la presión como el momento y la cantidad de combustible inyectado. Los sistemas modernos suelen utilizar inyectores accionados por solenoides o tecnología piezoeléctrica, lo que mejora la eficiencia, reduce emisiones y optimiza el rendimiento del motor.

Filtros y líneas de combustible

La maquinaria utiliza muchos filtros, pero queremos concentrarnos en el filtro de combustible, parece un componente pequeño, pero puede salvarte de reparaciones tempranas o prematuras. Porque su trabajo es evitar que partículas dañinas o agentes extraños entren en la combustión, un proceso directamente encargado de generar potencia.

Unidad de control electrónico (ECU)

La Unidad de Control Electrónico (ECU) es el cerebro del sistema de inyección. Recibe información de diversos sensores del motor y ajusta continuamente parámetros como la presión de inyección, el tiempo de apertura de los inyectores y otras variables relacionadas con el rendimiento, consumo de combustible y control de emisiones.

¿Qué es el sistema Common Rail y cuáles son sus ventajas?

¿Cómo funciona el sistema de inyección Common Rail?

Esencialmente, el sistema Common Rail utiliza un conducto común de alta presión para almacenar y distribuir combustible a todos los inyectores del motor. La presión se mantiene de forma constante dentro del riel y se mide en bares (bar), permitiendo que cada inyector reciba combustible presurizado en el momento exacto que lo requiere. Gracias a este control preciso, se optimiza la mezcla de aire y combustible, mejorando la combustión, el rendimiento del motor y la eficiencia del sistema.

Ventajas del sistema Common Rail frente a sistemas convencionales

La principal ventaja del sistema Common Rail es la precisión con la que controla la inyección de combustible. Además, gracias a su integración con la ECU, permite una mejor gestión electrónica del motor, facilita el diagnóstico de fallas y optimiza parámetros clave de funcionamiento. Como resultado, mejora el rendimiento del motor, reduce el consumo de combustible y contribuye a disminuir las emisiones contaminantes, haciendo que las operaciones sean más eficientes y sostenibles.

Tipos de inyectores diésel

Inyectores mecánicos

Estos sistemas utilizan bombas de inyección mecánicas o bombas de línea para suministrar combustible a los inyectores. No cuentan con controladores electrónicos ni sistemas inteligentes de gestión, por lo que su funcionamiento depende principalmente de componentes mecánicos. Aunque son más simples que los sistemas modernos, requieren una calibración precisa para garantizar un suministro adecuado de combustible durante el ciclo de trabajo del motor.

Inyectores Bomba

Este sistema integra una unidad de alta presión directamente en cada inyector. En otras palabras, cada cilindro cuenta con su propio inyector bomba, accionado mecánicamente por el árbol de levas y controlado mediante electroválvulas. Durante muchos años fue una solución ampliamente utilizada por su capacidad para generar altas presiones de inyección, además de representar una etapa importante en la evolución tecnológica que dio paso al desarrollo de los sistemas Common Rail.

Inyectores Common Rail

En este sistema, la ECU controla electrónicamente el momento y la cantidad de combustible que se inyecta en cada cilindro. A diferencia de otros diseños, el inyector no genera la presión por sí mismo, ya que el combustible llega previamente presurizado desde el riel común alimentado por una bomba de alta presión. Gracias a su precisión y eficiencia, actualmente es uno de los sistemas más utilizados en motores diésel modernos y de alto desempeño.

Humo en el escape: qué significa cada color

Humo negro: exceso de combustible

El humo negro suele indicar una combustión incompleta causada por un exceso de combustible o una insuficiente cantidad de aire en la mezcla. Las causas más comunes incluyen inyectores defectuosos, filtros de aire obstruidos, problemas en el sistema de admisión o fallas en el sistema de inyección. Si el humo negro es abundante y se acompaña de pérdida de potencia o sobrecalentamiento, es recomendable detener el equipo y realizar una inspección.

Humo blanco: problemas de combustión

El humo blanco suele indicar la presencia de agua, vapor o combustible sin quemar en el sistema de escape. En climas fríos, es normal observar una ligera cantidad de vapor blanco durante el arranque, ya que la condensación acumulada en el escape se evapora al calentarse el motor. Sin embargo, si el humo blanco es constante, abundante o persiste con el motor a temperatura de operación, puede indicar problemas de combustión, fallas en los inyectores o incluso una posible entrada de refrigerante a la cámara de combustión. Debido a su apariencia, muchas personas suelen confundirlo con el humo azul o grisáceo.

Humo azul: consumo de aceite

El humo azul generalmente indica que el motor está quemando aceite dentro de la cámara de combustión. Las causas pueden incluir desgaste de anillos de pistón, retenes de válvulas, turbocompresor o problemas de sellado interno del motor. Ignorar este síntoma puede provocar daños severos y costosas reparaciones.

Cuándo el humo indica una falla en los inyectores

Una de las posibles causas del humo negro es una falla en los inyectores, ya que estos pueden provocar un exceso de combustible dentro de la cámara de combustión. Sin embargo, los inyectores no son la única causa posible. Problemas en el sistema de admisión de aire, filtros obstruidos, fallas en la bomba de combustible o incluso otras anomalías dentro del sistema de inyección también pueden generar este síntoma. Por ello, si tu equipo presenta humo negro, revisar los inyectores es un buen punto de partida para realizar un diagnóstico adecuado, aunque siempre debe considerarse una inspección integral del sistema.

Limpieza, calibración y mantenimiento de inyectores diésel

¿Cada cuánto tiempo se deben limpiar los inyectores?

No existe un intervalo universal para todos los equipos. En vehículos ligeros, las inspecciones suelen realizarse durante los servicios programados y algunas limpiezas preventivas pueden recomendarse a partir de los 30,000 km. En maquinaria pesada, los intervalos dependen de las horas de operación, el entorno de trabajo y las recomendaciones específicas del fabricante. Por ello, siempre es recomendable consultar el manual de mantenimiento de cada equipo.

Importancia de la calibración de inyectores

Un inyector mal calibrado puede alterar el proceso de combustión, generando pérdida de potencia, aumento del consumo de combustible, emisiones excesivas y desgaste prematuro de componentes internos del motor. La calibración periódica ayuda a mantener la eficiencia del sistema y puede prevenir reparaciones mucho más costosas en el futuro.

¿Qué es un banco de pruebas para inyectores diésel?

Un banco de pruebas para inyectores diésel es un equipo especializado que permite evaluar el funcionamiento, rendimiento y estado de los componentes del sistema de inyección en condiciones controladas. A través de estas pruebas, es posible medir parámetros como el caudal de combustible, la presión de inyección, los patrones de pulverización y las tolerancias de funcionamiento, simulando condiciones similares a las que experimentan los inyectores dentro del motor.

En el caso de la maquinaria pesada, fabricantes como Bosch y otras marcas especializadas desarrollan bancos de prueba de alta precisión capaces de analizar una gran cantidad de datos relacionados con el sistema de inyección. Estas evaluaciones permiten detectar fallas antes de que se conviertan en problemas mayores. Esto es especialmente importante porque una avería en un equipo puede afectar toda la operación, provocar tiempos de inactividad y aumentar significativamente los costos. Por ello, realizar inspecciones, limpiezas y calibraciones de forma preventiva suele ser una estrategia mucho más rentable que enfrentar una reparación correctiva inesperada.

Costos de reparación y reemplazo de inyectores diésel

¿Cuánto cuesta reparar un inyector diésel?

Los costos de reparación de un inyector diésel dependen principalmente de la tecnología utilizada y del nivel de especialización requerido para su diagnóstico y reparación. Por ejemplo, reparar un inyector de un sistema Common Rail suele ser más costoso que intervenir un inyector mecánico debido a su complejidad, precisión y requerimientos de calibración. Además, factores como la disponibilidad de refacciones, la marca del equipo y el estado general del sistema también pueden influir en el costo final del servicio.

¿Cuándo conviene reemplazar un inyector?

Generalmente, las pruebas realizadas en un banco de inyección permiten determinar el nivel de desgaste de un inyector y verificar si todavía cumple con los parámetros de funcionamiento establecidos por el fabricante. Cuando un inyector presenta descalibraciones recurrentes, daños internos o un rendimiento deficiente incluso después de una reparación, el reemplazo suele ser la opción más recomendable. En muchos casos, sustituir un inyector a tiempo resulta más económico que esperar a que la falla afecte otros componentes del sistema, como el Common Rail, la bomba de inyección o incluso el propio motor. Además, una intervención oportuna puede ayudar a mantener la eficiencia del equipo y evitar tiempos de inactividad no planificados.

FAQ Sistema de inyección

Mi motor pierde fuerza, ¿pueden ser los inyectores?

Existen múltiples factores que pueden provocar una pérdida de potencia en un motor. Los inyectores son una de las posibles causas, ya que una falla en ellos puede alterar la cantidad o la pulverización del combustible, afectando la combustión y reduciendo el rendimiento del motor. Sin embargo, también pueden intervenir otros componentes como filtros obstruidos, problemas en la admisión de aire, fallas en la bomba de combustible o incluso desgaste interno del motor. Por ello, es importante realizar un diagnóstico completo antes de determinar el origen del problema.

¿Cuáles son las principales marcas de inyectores diésel?

Siempre que sea posible, las refacciones originales o recomendadas por el fabricante son la mejor opción para garantizar compatibilidad y rendimiento. Si cuentas con un equipo Bobcat u otra maquinaria especializada, es recomendable utilizar componentes diseñados específicamente para ese modelo. Adaptar piezas no compatibles puede incrementar los costos de instalación y aumentar el riesgo de fallas prematuras. Además, fabricantes como Bosch, Denso, Delphi y VDO son reconocidos por producir sistemas de inyección de alta calidad y, en muchos casos, suministran componentes originales para diversas marcas de maquinaria y vehículos.

¿Conviene reparar los inyectores o comprar unos nuevos?

La mejor decisión depende del estado del inyector y de los resultados obtenidos durante el diagnóstico. Una inspección realizada por técnicos especializados permite determinar si una reparación es viable o si el reemplazo resulta más conveniente a largo plazo. Cada equipo opera bajo condiciones diferentes y el desgaste puede variar considerablemente. En Vegusa Maquinaria contamos con servicio especializado para equipos Bobcat, Unicarriers, JLG, Flexi y Dongfeng, lo que nos permite ofrecer diagnósticos y soluciones adaptadas a cada aplicación.

¿Qué pasa si sigo usando un inyector dañado?

Continuar operando un equipo con un inyector dañado puede afectar de forma inmediata su rendimiento y eficiencia. Entre los síntomas más comunes se encuentran la pérdida de potencia, funcionamiento irregular del motor, aumento en el consumo de combustible y la presencia de humo negro en el escape. A largo plazo, una combustión deficiente puede generar daños en componentes internos como pistones, anillos, cilindros y otros elementos del motor. Por esta razón, atender una falla de inyección a tiempo suele ser mucho más económico que enfrentar una reparación mayor.

¿Cómo purgar un sistema de inyección diésel?

La purga de un sistema de inyección diésel debe realizarse siguiendo los procedimientos recomendados por el fabricante y, preferentemente, por técnicos capacitados. Un procedimiento incorrecto puede provocar dificultades de arranque o afectar el funcionamiento del sistema de combustible. En Vegusa Maquinaria contamos con técnicos especializados y servicio autorizado para equipos Bobcat, Unicarriers, JLG, Dongfeng y Flexi, brindando soporte profesional para el mantenimiento y diagnóstico de sistemas de inyección.

¿Cuáles son los síntomas de una bomba de inyección dañada?

Los síntomas más comunes incluyen dificultad para arrancar, pérdida de potencia, humo excesivo en el escape, aumento en el consumo de combustible, ralentí inestable, fallas de aceleración y posibles fugas de combustible. Aunque algunos de estos síntomas también pueden estar relacionados con inyectores defectuosos u otros componentes del sistema de combustible, la bomba de inyección debe considerarse dentro del diagnóstico cuando varios de estos indicadores aparecen de forma simultánea.

¿Los inyectores sucios aumentan el consumo de combustible?

Los inyectores sucios, tapados o mal purgados aumentan mucho el consumo de combustible, pero, no es la principal preocupación a largo plazo, pues causa problemas más serios

¿Qué mantenimiento necesita un sistema de inyección diésel?

Principalmente seguir las indicaciones del fabricante, con manual en mano, no deberías tener problemas usando tu equipo para lo que fue diseñado. Cuando el equipo alcance las horas de servicio recomendadas por el fabricante, será necesario realizar calibraciones, inspecciones y, cuando corresponda, la purga del sistema.

•
